کابل خودنگهدار در چند سال گذشته به شدت مورد استقبال و استفاده گسترده در شبکه های برق ایران قرار گرفته است. کابلی که از مزایای خوبی برخوردار است اما عدم رعایت مسائل فنی در استفاده و بهره برداری می تواند خود عامل بروز مشکلاتی دیگر گردد. ضریب هدایتی آلومینیوم پایین تر از مس بوده و لذا از تلفات بالاتری برخوردار است.
کابل های خودنگهدار هوایی برای اولین بار در سال 1955 در کشور فرانسه برای جایگزینی در شبکه های فشار ضعیف با هادی سیمی مورد استفاده قرار گرفتند و به دلیل مزایای متعدد جایگاه کاربری مناسبی یافتند. شرکتهای فرانسه نقش موثری در گسترش استفاده از این نوع کابل داشته است.و امروزه این نوع کابل در بسیاری از کشورهای جهان کاربرد وسیع دارد سابقه بکارگیری این نوع کابل در ایران چندان طولانی نیست.
قیمت بالای مس در بازار سیاه و خرید این فلز با قیمت های بالا سرقت سیم های مسی را تشدید کرده است. سارقان با به خطر انداختن جان خود اقدام به قیچی کردن سیم ها و کابل های مسی کرده که مشکلات فراوانی را برای شبکه های توزیع نیروی برق در پی دارد. به اذعان مسئولین مربوطه تلفات مربوط به انشعابات غیرمجاز و برق دزدی در کشور بیش از 4 درصد است.
با توجه به مشکلات ناشی از بکارگیری هادیهای لخت وخطرات وحوادث ناشی از آن از جمله شرایط آب وهوایی، اتصال کوتاه های موقت و دایمی، برخوردشاخه های درختان، صدمات ناشی از حیوانات وپرندگان وخوردگیهای شیمیایی که می تواند منجر به قطعی برق وافزایش انرژیهای توزیع نشده گردد، رویکرد به هادی روکشدار و کابل خودنگهدار می تواند بسیار موثر باشد.
مزایایی عمده استفاده از كابل خود نگهدار در شبكههای هوایی توزیع برق عبارتند از:
۱) افزایش قابلیت اطمینان شبكه در مقابل شرایط جوی و اتفاقات ناشی از برخورد اشیاء خارجی
۲) كاهش انرژی توزیع نشده به مقدار قابل ملاحظه
۳) كاهش هزینه شاخه زنی در مناطق مشجر
۴) كاهش تلفات با از بین رفتن جریان نشتی در درختان و تجهیزات
۵) كاهش خطر آتش سوزی در مناطق مشجر و جلوگیری از تخریب محیط زیست و مرگ حیوانات
۶) آزادی عمل بیشتر در طراحی خطوط به دلیل كاهش فاصله حریم كابلهای خود نگهدار
۷) امكان نصب خط جدید كابل خود نگهدار در كنار خط قبلی بر روی یك تیر
۸) امكان نصب كابل خود نگهدار فشار ضعیف بر روی پایههای موجود خطوط ۲۰ كیلو ولت
۹) امكان نصب خطوط تلفن و فیبر نوری روی یك پایه مشترك با حفظ حریم ۵/۰ متر
۱۰) راحتتر بودن ترمیم تیر شكستگی در خطوط كابل خود نگهدار در قیاس با خطوط هوایی معمول و استمرار در ارائه سرویس به مشتركین
۱۱) امكان زیباسازی شهری با مخفی كردن كابلهای خود نگهدار از انظار عمومی با عبور دادن كابل از روی دیوار و یا مخفی كردن آن در كانال های مخصوص
۱۲) مقاوم بودن نسبت به خوردگی و در نتیجه كاهش پارگی خطوط فشار ضعیف
۱۴) كاهش میزان استفاده های غیر مجاز از برق
۱۵) تفاوت هزینه كم و قابل جبران از محل صرفه جوئی در خسارت خاموشیها
۱۶) امكان نگهداری و سرویس هنگامی كه خط برقدار است
۱۷) كاهش هزینههای نگهداری ( كاهش سیستماتیك شاخه زنی درختان و جایگزینی و تعویض مقرههای شكسته و…)
۱۸) افزایش ایمنی در هنگام كار بر روی خطوط و كاهش خسارتها و ضایعات ناشی از برق گرفتگی
۱۹) امكان استفاده در معابر باریك و تنگ
۲۰) کاهش احتمال اضافه ولتاژهای ناشی از رعد و برق
۲۱) بر خلاف سیمهای لخت، كابلهای خودنگهدار (self damping) بوده لذا ارتعاشات آنها در اثر باد ناچیز و امكان طویل نمودن اسپنها میسر است.
۲۲) بدلیل اینكه وزن كابلها سبك بوده و بصورت باندل هستند لذا زمان نصب كوتاهتر میشود.
۲۳) امكان استفاده از پایه های كوتاه به سبب عایقدار بودن هادیها
۲۴) امكان افزایش ظرفیت خط و نصب مدار جدید بر روی پایه ها
۲۵) راكتانس پایین كابلهای خودنگهدار نسبت به شبكه سیمی هوایی
۲6) استفاده از پایه های باكلاس پایین به سبب سبك بودن كابل

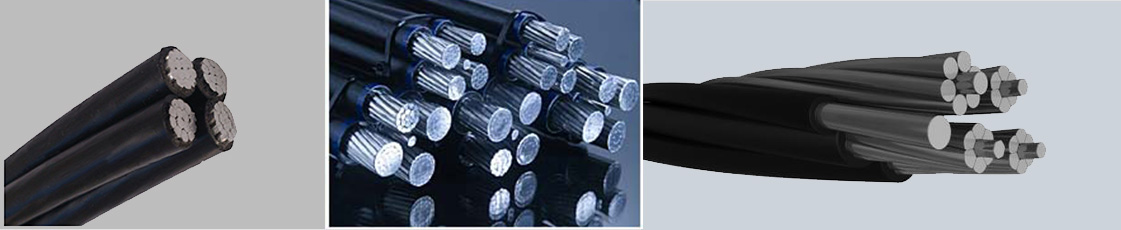

همانطور که می دانیم کابلهای خود نگهدار دارای هادی آلومینیومی و عایق پلی اتیلن کراس لینک می باشند و برای نصب این کابل ها برروی پایه ها نیاز به یک سیم نگهدارنده (massenger ) می باشد که جنس این سیم برای کابل های ۲۰kv از فولاد و برای کابلهای فشار ضعیف از آلیاژ آلومینیوم می باشد. در کابل خود نگهدار فشار ضعیف از سیم نگهدارنده بعنوان سیم نول نیز استفاده خواهد شد.
در طراحی خطوط با کابل های خودنگهدار در دو سطح ولتاژ فشار متوسط و فشار ضعیف به ترتیب سطح مقطعهای زیر مورد نظر قرار گرفته است که این طراحی قابل تعمیم برای سطح مقطعهای دیگر نیز می باشد.
سطح مقطع mm۲ ۶۵+ ۱۲۰× ۳ برای فشار متوسط و ۷۰+۲۵+۹۵×۳ برای فشار ضعیف که سیم نگهدارنده آنها به ترتیب ۶۵ و ۷۰ می باشد و سطح مقطع ۲۵ در فشار ضعیف برای سیستم روشنایی معابر می باشد
این نوع کابل ها، از چهار رشته سیم با سطح مقطع یکسان که سه رشته آن به عنوان فاز، یک رشته به عنوان نول، یک رشته جهت روشنایی معابر و یک رشته سیم نگهدارنده تشکیل می شود. با توجه به نوع کاربرد، کابل خودنگهدار می تواند به صورت سه فاز (شش رشته) یا تک فاز (چهار رشته) یا تک فاز بدون روشنایی (سه رشته) تولید می گردد.
نحوه مشخص کردن نوع وسایز کابل خودنگهدار به صورت زیر می باشد:

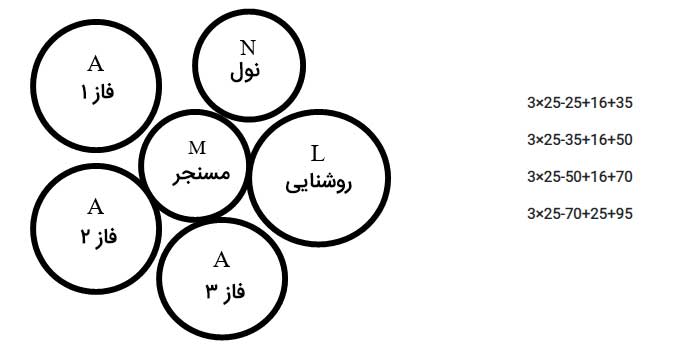

1 یا 3× (سطح مقطع فاز) + (سطح مقطع نول) + (سطح مقطع روشنایی) + (سطح مقطع نگهدارنده) mm2 جنس هادی ها (فاز، نول و روشنایی) از آلومینیوم خالص و جنس نگهدارنده، فولاد گالوانیزه می باشد. تمامی رشته ها با مواد XLPE (از خانواده پلی اتیلن) به رنگ مشکی که دارای ویژگی های کاربردی بهتری نسبت به PVC می باشد، عایق شده و پس از اکسترود شدن در اتاق بخار تحت دما و فشار بالای بخار کراسلینک می شوند. عمل کراسلینک در بهبود خواص الکتریکی،
مکانیکی و مقاوم بودن در برابر اشعه فرابنفش کابل تاثیر به سزایی دارد. در کابل خودنگهدار، رشته نگهدارنده عهده دار تحمل تمام نیروهای مکانیکی است.
دانلود دستورالعمل تعیین مشخصات فنی و الزامات کابل خودنگهدار فشار ضعیف
مشخصات فنی کابل خودنگهدار سه سیمه ،چهارسیمه، پنج سیمه و شش سیمه
مشخصات فنی کابل خودنگهدار سه سیمه ،چهارسیمه، پنج سیمه و شش سیمه
مشخصات فنی رشته کابلهای مورد استفاده برای فاز ، روشنایی معابر و نول | |||||||||
ردیف | شرح مشخصه | واحد | سایز رشته کابل | ||||||
16* | 25* | 35 | 50 | 70 | 95 | ||||
1 | تعداد رشته های هادی | n | 7 | 7 | 7 | 7 | 19 | 19 | |
2 | قطر هادی( فشرده شده) | لخت | mm | 4.5-5.1 | 5.8-6.3 | 6.8-7.3 | 7.9-8.4 | 9.3-10.2 | 11.0-12.0 |
با روکش حداکثر | 7.3 | 8.9 | 10 | 11.4 | 13.2 | 15.4 | |||
3 | وزن واحد طول هادی | لخت | Kg/
km |
43 | 68 | 94 | 130 | 189 | 259 |
با عایق | 62 | 96 | 128 | 176 | 244 | 334 | |||
4 | متوسط ضخامت عایق | mm | 1.1 | 1.3 | 1.3 | 1.5 | 1.5 | 1.7 | |
5 | حداقل ضخامت نقطه ای عایق اکسترودپیوسته | mm | 0.89 | 1.07 | 1.07 | 1.25 | 1.25 | 1.43 | |
6 | حداکثرضخامت عایق اکسترود پیوسته | mm | 1.6 | 1.6 | 1.6 | 1.8 | 2.0 | 2.0 | |
7 | حداکثر جریان اتصال کوتاه در یک ثانیه | kA | 0.9 | 1.3 | 1.9 | 2.7 | 3.8 | 5.2 | |
8 | حداکثر جریان مجاز هادی در C ْ 35 | A | 71.6 | 83 | 102 | 124 | 158 | 190 | |
9 | حداکثر مقاومت الکتریکی DCدر C ْ 20 | Ω/
km |
1.910 | 1.200 | 0.868 | 0.641 | 0.443 | 0.320 | |
10 | قطر رشته های هادی (فبل از فشرده شدن) | mm | 1.73 | 2.22 | 2.65 | 3.09 | 2.22 | 2.65 |
*این سایز ها فقط برای هادی روشنایی قابل استفاده هستند
مشخصات فنی سیم های فولادی مورد استفاده برای نگهدارنده Messenger | |||||
ردیف | شرح مشخصه | واحد | سایزMessenger | ||
16 | 25 | ||||
1 | سطح مقطع فولادی | mm2 | 13.54 | 20.5 | |
2 | تعداد و قطر رشته ها | n*mm | 1.57×7 | 1.93×7 | |
3 | قطر نهایی سیم نگهدارنده | لخت |
mm |
4.71 | 5.8 |
با روکش | 6.71 | 8.0 | |||
4 | وزن واحد طول | لخت |
Kg/km |
107 | 160 |
با عایق | 127 | 187 | |||
5 | حد نیروی پارگی | N | 21350 | 33800 | |
6 | متوسط ضخامت عایق (XLPE) | mm | 1 | 1.1 | |
7 | مدول الاستیسیته نهایی | Mpa | 175000 | 175000 | |
8 | ضریب انبساط خطی | c ْ1/ | 11*10-6 | 11*10-6 |
